Назначение, устройство, принцип действия напорного ящика

На быстроходных машинах применяют закрытые напорные ящики с воздушной подушкой, в которых напор массы складывается из высоты столба жидкости и давления воздуха в воздушном пространстве над массой.

Закрытый напорный ящик с воздушной подушкой изготавливают из нержавеющей стали.

Перфорированные валики их 2, выполнены из листов нержавеющей стали толщиной 6 мм и имеют живое сечение 4%. Валики вращаются с постоянной скоростью от двух электродвигателей привода. Скорость вращения валиков в среднем 11-12 об/мин.

Два перфорированных валика расположены непосредственно перед выходом массы из ящика, имеют регулируемое число оборотов. Они установлены в специальных подшипниковых узлах, которые допускают перемещение валиков в горизонтальном направлении независимо друг от друга в пределах до 25 мм вперед и назад от исходного положения.

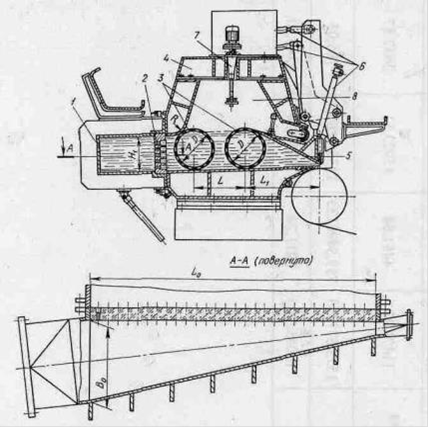

Рисунок 1 - Закрытый напорный ящик с перфорированными валами

Подвижная передняя стенка усилена в поперечном направлении площадкой переходных мостиков. Эта стенка подвешена на шарнирных осях к механизму вертикальной регулировки. Поднимая или опуская переднюю стенку можно регулировать величину выпускной щели ящика по высоте.

За положением уровня массы можно наблюдать через окно в стенке ящика с лицевой стороны, центр которого находится на высоте столба. Управление работой напорного ящика осуществляется со специального пульта управления, расположенного на площадке с лицевой стороны.

В боковых стенках перед выходом массы из ящика устанавливаются объемные напускные с уплотнительными резинками линейками. К щекам присоединены по одному отводному резиновому шлангу с регулировочным зажимом. Через эти шланги постоянно отводится часть массы, идущие вдоль боковых стенок напускной щели, из них можно брать пробы массы из напорного ящика.

Изнутри к стенкам и своду подведена система труб с головками-пеногасителями. Головки на трубах расположены таким образом, чтобы струи воды полностью покрывали поверхность массы. Вода к системе подводится через стенку с лицевой стороны, имеющую отверстия. Для удобства обслуживания установлены мостки и лестницы.

Масса насосом подается в коллектор, а из него через ряд выпускных трубок, расположенных на равном расстоянии одна от другой, поступает в уравнительную камеру напорного ящика. В уравнительной камере масса хорошо перемешивается, устраняются возможные струи, разбиваются хлопья. Отсюда масса направляется вверх через узкую горловину в напускную камеру. Высота уровня массы в напускной камере от 5520-1100 мм. По пути движения массы в камере установлены несколько перфорированных вращающихся камеры диаметром 250 мм из нержавеющей стали.

Валики различаются живым сечением перфорации. Чем меньше сечение перфорации, тем сильнее происходит дростирование массы.

В процессе работы устанавливаются оптимальная частота вращения валика. С увеличением вращения валика улучшается разбивание хлопьев, но при очень большой частоте волокна на кромках отверстий могут зависать, сгустки выбрасываются на сетку, Вызывая брак в бумаге, а иногда и обрывы. Частота вращения валиков от 5,5 до 23 оборотов в минуту.
